O que é o ForTerrae ?

ForTerrae é um programa computacional desenvolvido para a análise e o dimensionamento de estruturas de contenção em solo reforçado com Geogrelhas Fortrac e face em Blocos Segmentais Terrae. Os sistemas construtivos, conhecidos como Muros Terrae, foram desenvolvidos no Brasil pela Muros Terrae, que possui uma parceria com a Huesker Ltda, fabricante da geogrelha Fortrac. Maiores informações sobre os Muros Terrae podem ser encontradas na internet na página da Muros Terrae e na página da Huesker Ltda.

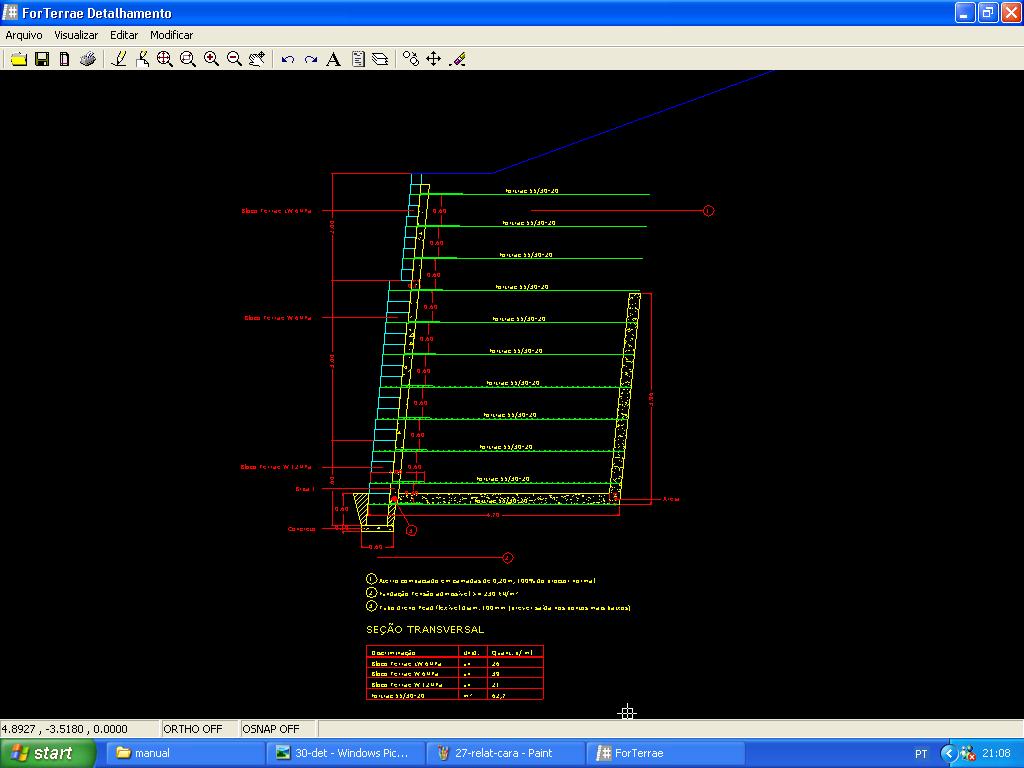

O programa foi desenvolvido pela empresa de software DynamicCAD, a partir da parceria entre a Muros Terrae e a Huesker. ForTerrae é um programa de distribuição e utilização livre e permite a análise e o dimensionamento de Muros Terrae de forma extremamente rápida através de uma ferramenta poderosa de cálculo e uma interface que fornece diretamente seções transversais em ambiente CAD. O programa possui ainda acoplado um programa básico de CAD que permite a edição e a impressão dos perfis gerados, além do salvamento em arquivos tipo dwg ou dxf para posterior utilização em programas CAD.

O programa alia a simplicidade no uso para as situações normais a bancos de dados com informações sobre propriedades dos blocos, das geogrelhas, solos e compactadores utilizados. O usuário pode utilizar solos e compactadores padrões ou incluir novos nos bancos de dados. O programa segue uma seqüência de cálculo lógica e simples para dimensionamentos rápidos, mas que pode ser adaptada e modificada por projetistas mais experientes para as mais diversas situações.

Como qualquer ferramenta de cálculo, os resultados devem ser sempre analisados por um engenheiro projetista experiente, e a utilização dos resultados do programa para a execução de obras deve ser aprovada pelos responsáveis técnicos pelo projeto e pela execução da obra. O usuário deve ler e aceitar os termos de licença e utilização do programa que aparecem na tela ao se iniciar o ForTerrae.

Quais as metodologias de cálculo utilizadas no ForTerrae ?

O programa foi desenvolvido para ambiente Windows, sendo a entrada de dados e a análise feitas em ambiente gráfico com a entrada direta de valores e/ou com a utilização de bancos de dados com valores pré-definidos.

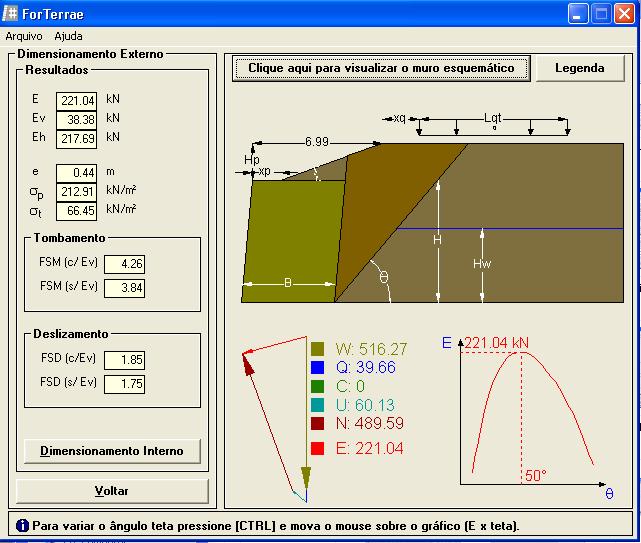

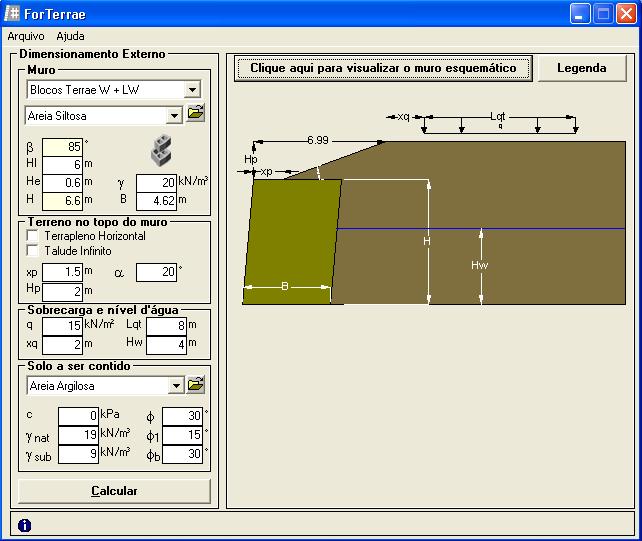

O dimensionamento é feito em duas etapas distintas. Para o dimensionamento externo da estrutura em solo reforçado são realizadas análises de equilíbrio ao deslizamento e ao tombamento e o cálculo das tensões na base do muro. No dimensionamento externo o usuário define a geometria do muro, presença de nível d’água e carregamentos na superfície, além dos parâmetros do solo a ser contido pelo muro e os parâmetros do solo reforçado do muro propriamente dito. Para satisfazer o equilíbrio externo o usuário define um comprimento de reforço “B” que atente aos fatores de segurança desejados.

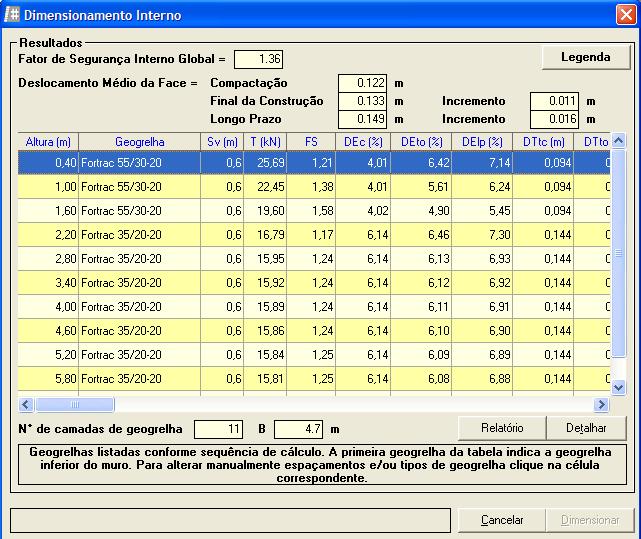

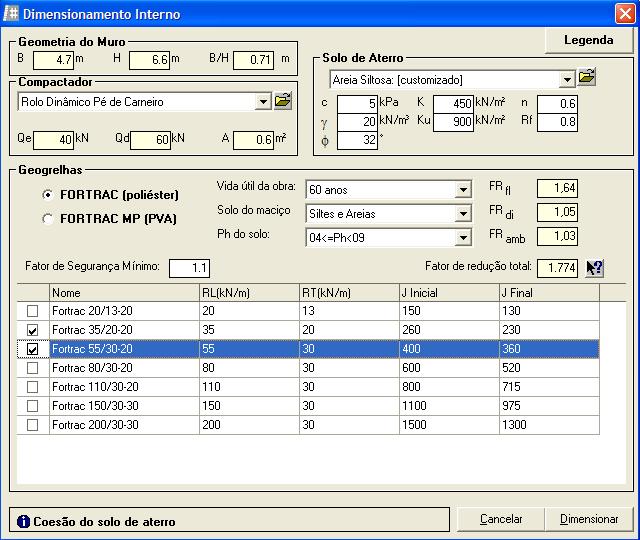

Definido o comprimento de reforço e a geometria do muro, o dimensionamento interno dos reforços é feito pelo método de Ehrlich e Mitchel (1995), que leva em conta os efeitos da rigidez do solo e do reforço bem como a influência da compactação do solo. Para o dimensionamento dos reforços o usuário escolhe uma ou mais geogrelhas que pretende utilizar e define o tipo de compactador. O programa calcula a posição, o espaçamento e a geogrelha mais adequados, procurando sempre otimizar a solução para espaçamentos de 0,60 m. A partir do cálculo realizado automaticamente o usuário pode retornar à página anterior para definir outros tipos de geogrelha ou alterar diretamente na tabela de resultados os espaçamentos e as geogrelhas utilizadas de modo a padronizar o projeto ou adequá-lo às suas preferências.

Como faço para obter o ForTerrae ?

O ForTerrae é um programa de livre distribuição sendo necessário somente que o usuário interessado preencha um cadastro o que possibilitará um maior contato com os profissionais que irão utilizar o software.

Clique aqui para acessar a página de download.

Requisitos:

Computador pessoal com sistema operacional Windows 7, 8 ou 10.

Dúvidas ?
Entre em contato conosco…
